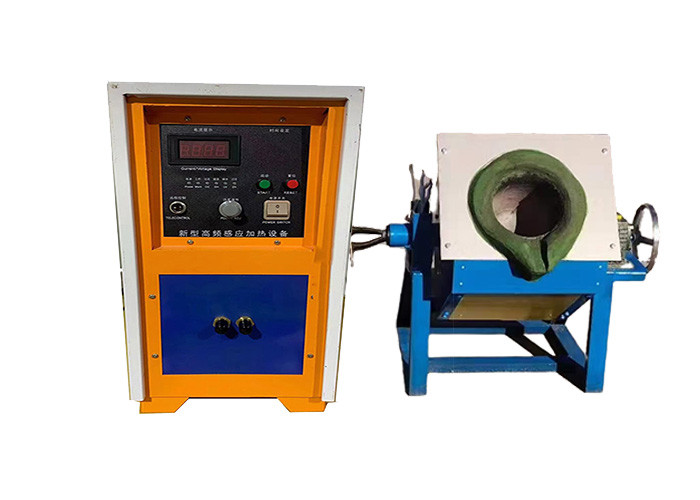

Küçük İndüksiyonlu Eritme Ocağı İndüksiyonlu Isıtma Ekipmanları Frekans Dönüşümlü Isıtma Prensibi
Küçük indüksiyonlu ergitme fırını genellikle aşağıdaki dört konfigürasyon modunu benimser: dört konfigürasyon şemasının her birinin avantajları ve dezavantajları vardır.Genel olarak, belirli konfigürasyon modu, yüksek verimlilik, güvenlik ve stabiliteyi karşılamak için, döküm işlemi gereksinimlerine, yerinde güç koşullarına, üretim hedeflerine, geliştirme ölçeğine ve ekipman talebinin diğer değişen koşullarına göre nihai olarak seçilecektir. kullanıcı tarafından kullanılan ekipman ve sürecin esnek ayarlanmasını veya ölçek genişlemesini kolaylaştırır.
Küçük indüksiyon eritme fırını parametreleri:
| model | 15 | 25 | 35 | 45 | 70 | 90 | 110 | 160 |
| Güç | 15KW | 25KW | 35KW | 45KW | 70KW | 90KW | 110KW | 160KW |
| giriş akımı | 18A | 36A | 57A | 80A | 110A | 140A | 160A | 240A |
| DC gerilimi | 550V | 550V | 550V | 550V | 550V | 550V | 550V | 550V |
| Giriş gerilimi | 380V 50-60HZ | |||||||
| salınım frekansı | 1KHZ-20KHZ | |||||||
| Bağlantı hattımm² | 10 | 10 | 16 | 35 | 50 | 75 | 90 | 120 |
| Kontrol anahtarı | 50A | 60A | 80A | 120A | 150A | 225A | 225A | 300A |
| topraklama kablosu mm² | 2mm2 | |||||||
| Soğutma suyu basıncı | ≥0.2MPa | |||||||
| Soğutma suyu akışı | ≥10L/Dk | ≥2151/Dk | ≥220L/Dk | |||||
Küçük indüksiyon eritme fırınının avantajları:
(1) Yüksek erime verimliliği, iyi güç tasarrufu etkisi, kompakt yapı ve güçlü aşırı yük kapasitesi
(2) Fırının etrafındaki sıcaklık düşüktür, toz küçüktür ve çalışma ortamı iyidir.
(3) İşlem süreci basittir ve eritme işlemi güvenilirdir.
(4) Metal bileşimi tekdüzedir.
(5) Erime sıcaklığı hızla yükselir, fırın sıcaklığının kontrolü kolaydır ve üretim verimliliği yüksektir.
(6) Fırının kullanım oranı yüksektir ve çeşitleri değiştirmeye uygundur.
(7) Uzun yay şeklindeki boyunduruk, manyetik sızıntıyı korur ve harici manyetik direnci azaltır, korumalı bobinin her iki ucunda manyetik sızıntıya sahiptir ve boyunduruğun enine kesiti yay şeklindedir.Boyunduruğun iç tarafı, etkili manyetik geçirgenlik alanını artıran ve alt halkanın daha iyi desteklenmesini sağlayan dış duvara sorunsuz bir şekilde tutturulmuştur.Eşsiz ileri ve geri dönüş bobini, sistemin verimliliğini büyük ölçüde artırır.
