Yüksek Frekanslı Fırın Yüksek Frekanslı İndüksiyon Ocağı Frekans Dönüşümlü Isıtma Ekipmanları
Yüksek frekanslı fırının bileşimi:

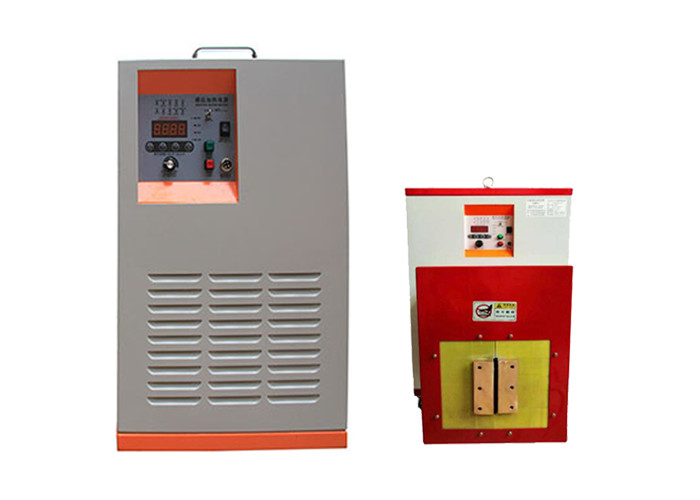

Yüksek frekanslı fırının yapısı sağdaki şekilde gösterilmiştir.İndüksiyon bobini, tek katmanlı bakır boru bobininden yapılmıştır ve su soğutmalı indüksiyon bobini, erimiş metali barındırmak için refrakter malzeme ile düğümlenmiş bir pota ile donatılmıştır.İndüksiyon ocağı genellikle dört bölümden oluşur: güç kaynağı, fırın gövdesi (esas olarak indüksiyon halkası ve indüksiyon halkasındaki refrakter malzemelerden yapılmış pota), kapasitör bankası (güç faktörünü iyileştirmek için kullanılır), kontrol ve işletim sistemi.
Yüksek Frekanslı Fırının Teknik Parametreleri:
| Seri sayı |
Ürün model |
çıktı güç |
salınım Sıklık |
çıktı | Soğutma su basıncı |
su sıcaklık |
| 1 | WGH-15 | 15Kw | 50-100KHz | 220V | 0.2Mpa | <40℃ |
| 2 | WGH-25 | 25Kw | 50-100KHz | 380V | 0.2Mpa | <40℃ |
| 3 | WGH-35 | 35Kw | 50-100KHz | 380V | 0.2Mpa | <40℃ |
| 4 | WGH-40 | 40Kw | 50-100KHz | 380V | 0.2Mpa | <40℃ |
| 5 | WGH-60 | 60Kw | 20-80KHz | 380V | 0.2Mpa | <40℃ |
| 6 | WGH-80 | 80Kw | 20-80KHz | 380V | 0.2Mpa | <40℃ |
| 7 | WGH-100 | 100Kw | 20-80KHz | 380V | 0.2-0.3Mpa | <40℃ |
| 8 | WGH-120 | 120Kw | 20-80KHz | 380V | 0.2-0.3Mpa | <40℃ |
| 9 | WGH-160 | 160Kw | 20-80KHz | 380V | 0.2-0.3Mpa | <41℃ |
| 10 | WGH-200 | 200Kw | 20-80KHz | 380V | 0.2-0.3Mpa | <42℃ |
Yüksek frekanslı fırının avantajları:
1. Enerji ve güç tasarrufu için IGBT modülü benimsenmiştir;Elektronik tüp tipinden %30 daha az güç ve tristör orta frekansından %20 daha az güç;
2. Kararlı performans: tam koruma önlemleri, endişelenmeyin;
3. Hızlı ısıtma hızı: indüksiyonla ısıtma, oksit tabakası yok, küçük deformasyon;
4. Küçük hacim: bölünmüş yapı, hafif, taşınması ve takılması kolay;
5. Çevre koruma: kirlilik, gürültü ve toz yok;
6. Güçlü uyarlanabilirlik: çeşitli iş parçalarını ısıtabilir;
7. Sıcaklık ve ısıtma süresi tam olarak kontrol edilebilir ve işleme kalitesi yüksektir.
