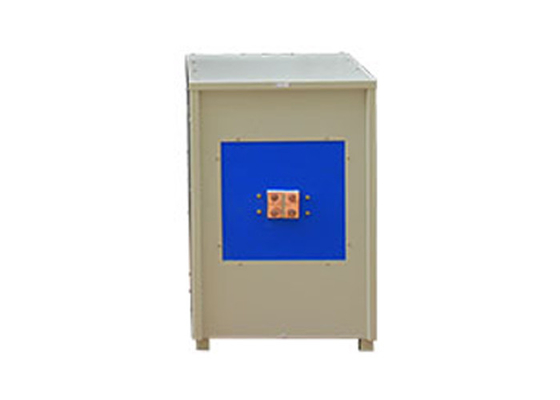

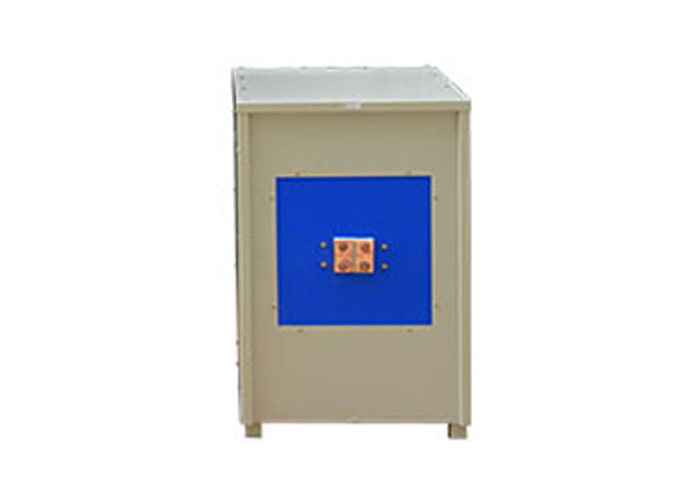

Orta Frekanslı Fırın Frekans Dönüşümü Elektromanyetik İndüksiyon Orta Frekanslı Fırın

Ara frekanslı fırının çalışma prensibi:

Orta frekanslı fırın esas olarak bir güç kaynağı, bir endüksiyon halkası ve endüksiyon halkasında refrakter malzemelerden yapılmış bir potadan oluşur.Pota, transformatörün yardımcı sargısına eşdeğer olan metal yük ile doldurulur.Endüksiyon bobini AC güç kaynağına bağlandığında, endüksiyon bobininde alternatif bir manyetik alan üretilir.Manyetik alan çizgileri potadaki metal yükü keser ve şarjda indüksiyon elektromotor kuvveti üretilir.Yükün kendisi kapalı bir devre oluşturduğundan, yardımcı sargı sadece bir dönüş ile karakterize edilir ve kapalıdır.Bu nedenle, şarjda aynı anda endüksiyon akımı üretilir.İndüksiyon akımı şarjdan geçtiğinde, erimesi için şarj ısıtılır.

Ara frekanslı fırının teknik parametreleri

Modeli: LC-ZP-500

Güç kaynağı: üç fazlı dört telli 380V 50-60Hz

Giriş gücü: 500KW

Eğer aralık: 3khz

Yük oranı: %100

Giriş gücü: 500A

Sınır boyutu:790*1000*1550mm

Ara frekanslı fırının çalışma kuralları:

1. Makineyi çalıştırmadan önce, ekipman gövdesinin iyi durumda olup olmadığını ve yabancı maddelerin varlığından kaynaklanan herhangi bir devre kısa devresi veya güvenlik tehlikesi olup olmadığını kontrol edin;Su sirkülasyon sistemini çalıştırın ve orta frekanslı güç kaynağı, orta frekanslı fırın gövdesi ve kompanzasyon kondansatör kabini gibi su kanallarının düzgün olup olmadığını ve su kaçağı olup olmadığını kontrol edin.Varsa, arızanın genişlemesini önlemek için önce ekipmanın olası sorunlarını giderin.

2. Ara frekanslı güç kaynağının üç fazlı gelen güç kaynağının normal olup olmadığını kontrol edin.

3. Güç dağıtım kabini ile indüksiyon ocağı arasındaki bağlantının sağlam olup olmadığını kontrol edin.İndüksiyon halkasının yangından zarar görmesini önlemek için indüksiyon halkasının açıkta kalan kısmı metal nesnelere bağlanmamalıdır.

4. Yukarıdakilerin eksiksiz olması durumunda kontrol gücü kapı paneline gönderilebilir.

5. Kapı panelindeki güç ayar potansiyometresini saat yönünün tersine minimum "0"a çevirin.

6. Devre kesiciyi kapatmak ve ana devreyi bağlamak için ana devre anahtarının başlatma düğmesine basın.

7. Eğer başlat düğmesini açın.

8. Kapı panelindeki güç ayar potansiyometresini, ısıtma işlemi gereksinimlerine kadar azar azar saat yönünde yükseltin.

9. Kontrol devre kartındaki arıza gösterge lambalarının amacı
