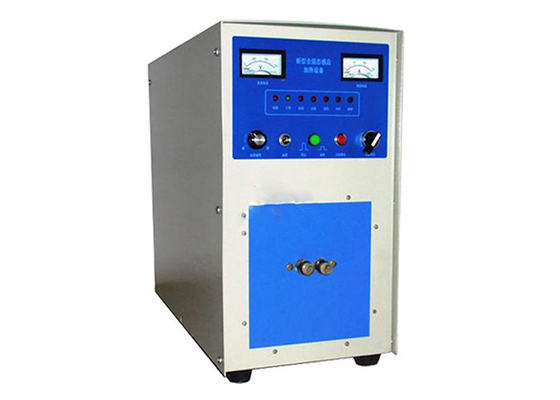

Metal Söndürme, Tavlama ve Temperleme için Yüksek Frekanslı İndüksiyonlu Isıtma Ekipmanları İndüksiyonlu Isıtma Ekipmanları
Yüksek frekanslı indüksiyonlu ısıtma ekipmanına genel bakış:
Yüksek frekanslı indüksiyonlu ısıtma makinesi, yüksek frekanslı indüksiyonlu ısıtma makinesinin ısıtma kalitesini iyileştirmeye ve manuel çalışmayı basitleştirmeye elverişli olan otomatik ısıtma, ısı koruma ve soğutma fonksiyon ayarına sahiptir.Yüksek frekanslı indüksiyonlu ısıtıcının güç kaynağı, güce ve frekansa göre seçilebilir.Yüksek frekans frekansı ne kadar yüksekse, ısıtma derinliği o kadar sığ ve yüksek frekans frekansı ne kadar düşükse, ısı geçirgenliği o kadar iyi olur.1'den 20KHz'e kadar indüksiyonlu ısıtma makinesinin yüksek döngü frekansının otomatik takibi
Yüksek frekanslı indüksiyonlu ısıtma ekipmanının teknik parametreleri:
Modeli: LC-GPGY-50KW
Soğutma suyu basıncı: 0.1-0.3mpa
Giriş gücü: 50kW
Soğutma suyu akışı (ana motor): 15L / dak (0.1MPa)
Giriş voltajı: 343v
Soğutma suyu akışı (trafo): 18L / dak (0.1MPa)
Maksimum giriş akımı: 64A
Ana bilgisayar hacmi: 460×360×630mm3
Salınım frekansı: 16khz
Su sıcaklığı koruma noktası: 50 ℃
Konak ağırlığı: 40 ± %5 kg
Verimlilik: %90
Yüksek frekanslı indüksiyonlu ısıtma ekipmanının kurulum adımları:
1. Ana ve yardımcı makineleri yerleştirin: genellikle ana makine (çalışma kontrol makinesi) yukarıya, yardımcı makine (güç çıkış makinesi) aşağıya yerleştirilir.
2. Ana ve yardımcı makinelerin su ve elektriğini bağlayınız: Aksesuarlarda bulunan iki ince su borusunu yukarı aşağı düz bir şekilde kullanarak su kanalını bağlayınız.Devreyi aksesuarlarda kırmızıya bağlı kırmızı ve siyaha bağlı siyah olmak üzere iki kablo ile bağlayın.Zayıf temas olmadan sıktığınızdan emin olun.Ana ve bağımlı makinelerin topraklama kablosunu bağlayın.
3. Güç bağlantısı: makine üç fazlı güç kaynağıdır (380V) ve özel üç fazlı bıçak anahtarına veya hava anahtarına (65A'nın üzerinde) üç kırmızı kablo bağlanır.Ardından topraklama kablosunu bağlayın.
4. Su bağlantısı: Makine tarafından kullanılan soğutma suyu basıncı 0.1mpa-0.3mpa'dır (yaklaşık 1-3kg).Lütfen 370W tek fazlı (220V) bir su pompası ve bir su deposu veya havuz seçin (sürekli çalışma süresine ve iş yüküne göre hacmi seçin ve gerekirse küçük bir soğutma kulesi kurun).Su pompasının su çıkışı, makinenin su girişine bir su borusu ile bağlanır ve makinenin su çıkışı, su akışının sirkülasyonlu soğutmasını gerçekleştirmek için dönüş suyunu havuza geri döndürmek için kullanılır.
5. İndüksiyon bobininin montajı: Endüksiyon bobinini ısıtılmış metal iş parçasının şekline ve boyutuna göre seçin, kurun ve sabitleyin.Endüksiyon bobininin kısa devre yapılmayacağını unutmayın.
6. İş parçasını yerleştirin: ısıtılacak iş parçasını endüksiyon halkasının ortasına yerleştirin.İş parçasının etrafındaki boşluklar temelde aynı olacaktır.İş parçası ve endüksiyon halkası çarpışmamalıdır.
