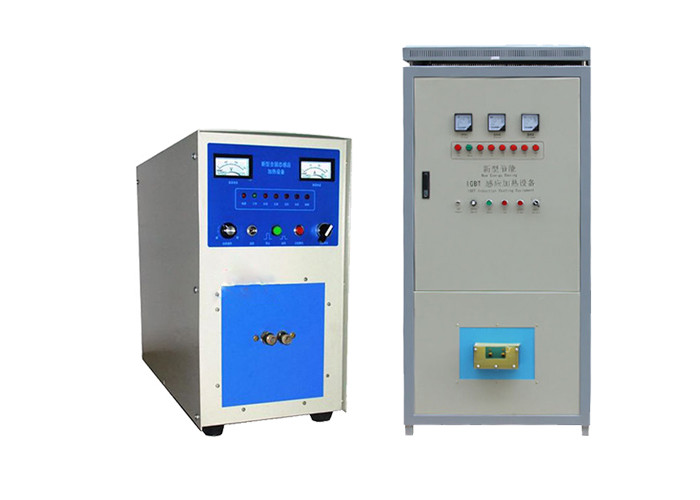

24 Saat İçin Yüksek Frekanslı İndüksiyonlu Isıtma Ekipmanları% 100 Tam Yük Tasarımı
Yüksek frekanslı indüksiyonlu ısıtma ekipmanının çalışma prensibi:
Yüksek frekanslı indüksiyonlu ısıtma ekipmanı prensibi: yüksek frekanslı indüksiyonun büyük akım akış yönünü kullanarak bir halka durumuna veya gerekli bir şekle sarılmış bir ısıtma indüksiyon bobinidir.Yüksek frekanslı indüksiyon genellikle kırmızı bakır içi boş bir borudan yapılır.
Yüksek frekanslı indüksiyonlu ısıtma ekipmanının teknik parametreleri:
Modeli: LC-GPGY-85KW
Soğutma suyu basıncı: 0.1-0.3mpa
Giriş gücü: 85kW
Soğutma suyu akışı (ana motor): 15L / dak (0.1MPa)
Giriş voltajı: 351v
Soğutma suyu akışı (trafo): 18L / dak (0.1MPa)
Maksimum giriş akımı: 85A
Ana bilgisayar hacmi: 470mm×370mm×670mm
Salınım frekansı: 21khz
Su sıcaklığı koruma noktası: 50 ℃
Konak ağırlığı: 40 ± %5 kg
Verimlilik: %90
Yüksek frekanslı indüksiyonlu ısıtma ekipmanının kurulum adımları:
1. Ana ve yardımcı makineleri yerleştirin: genellikle ana makine (çalışma kontrol makinesi) yukarıya, yardımcı makine (güç çıkış makinesi) aşağıya yerleştirilir.
2. Ana ve yardımcı makinelerin su ve elektriğini bağlayınız: Aksesuarlarda bulunan iki ince su borusunu yukarı aşağı düz bir şekilde kullanarak su kanalını bağlayınız.Devreyi aksesuarlarda kırmızıya bağlı kırmızı ve siyaha bağlı siyah olmak üzere iki kablo ile bağlayın.Zayıf temas olmadan sıktığınızdan emin olun.Ana ve bağımlı makinelerin topraklama kablosunu bağlayın.
3. Güç bağlantısı: makine üç fazlı güç kaynağıdır (380V) ve özel üç fazlı bıçak anahtarına veya hava anahtarına (65A'nın üzerinde) üç kırmızı kablo bağlanır.Ardından topraklama kablosunu bağlayın.
4. Su bağlantısı: Makine tarafından kullanılan soğutma suyu basıncı 0.1mpa-0.3mpa'dır (yaklaşık 1-3kg).Lütfen 370W tek fazlı (220V) bir su pompası ve bir su deposu veya havuz seçin (sürekli çalışma süresine ve iş yüküne göre hacmi seçin ve gerekirse küçük bir soğutma kulesi kurun).Su pompasının su çıkışı, makinenin su girişine bir su borusu ile bağlanır ve makinenin su çıkışı, su akışının sirkülasyonlu soğutmasını gerçekleştirmek için dönüş suyunu havuza geri döndürmek için kullanılır.
5. İndüksiyon bobininin montajı: Endüksiyon bobinini ısıtılmış metal iş parçasının şekline ve boyutuna göre seçin, kurun ve sabitleyin.Endüksiyon bobininin kısa devre yapılmayacağını unutmayın.
6. İş parçasını yerleştirin: ısıtılacak iş parçasını endüksiyon halkasının ortasına yerleştirin.İş parçasının etrafındaki boşluklar temelde aynı olacaktır.İş parçası ve endüksiyon halkası çarpışmamalıdır.
