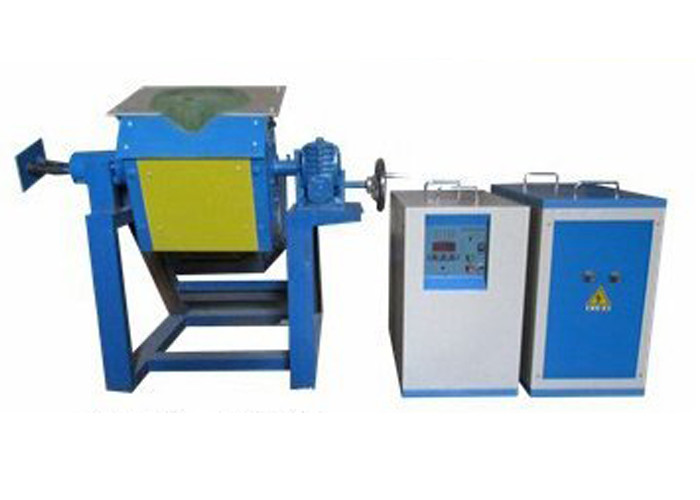

Küçük indüksiyon eritme fırınına genel bakış:
Adından da anlaşılacağı gibi, ergitme fırını metal ergitme fırınıdır.Şu anda, popüler ergitme fırını orta frekanslı ergitme fırınıdır.Küçük indüksiyon eritme fırını, frekans dönüştürücü aracılığıyla üç fazlı güç frekans akımını tek fazlı orta frekans akımına dönüştüren bir tür fırındır.Orta frekanslı akım, spiral dikdörtgen bakır borudan geçerken manyetik alan üretecektir.Metal, elektromanyetik alan indüksiyonu yoluyla girdap akımı üretecek ve girdap akımı, metal ısıtma ve hatta eritme amacına ulaşmak için ısı üretmek için metalin içinde akacaktır.
Küçük indüksiyon eritme fırını parametreleri:
| model | 25 | 30 | 35 | 45 | 70 | 90 | 110 | 170 |
| Güç | 25KW | 30KW | 35KW | 45KW | 70KW | 90KW | 110KW | 170KW |
| giriş akımı | 36A | 47A | 57A | 80A | 110A | 140A | 160A | 240A |
| DC gerilimi | 550V | 550V | 550V | 550V | 550V | 550V | 550V | 550V |
| Giriş gerilimi | 380V 50-60HZ | |||||||
| salınım frekansı | 1KHZ-20KHZ | |||||||
| Bağlantı hattımm² | 8 | 10 | 16 | 35 | 50 | 75 | 90 | 120 |
| Kontrol anahtarı | 40A | 60A | 80A | 120A | 150A | 225A | 225A | 300A |
| topraklama kablosu mm² | 2mm2 | |||||||
| Soğutma suyu basıncı | ≥0.2MPa | |||||||
| Soğutma suyu akışı | ≥10L/Dk | ≥2151/Dk | ≥220L/Dk | |||||
Küçük indüksiyon eritme fırınının avantajları:
1. Küçük indüksiyon eritme fırını, çelik, paslanmaz çelik, bakır, altın, gümüş ve diğer malzemeleri eritmek için kullanılır.
2. Küçük indüksiyon eritme fırını, erimiş metal, pislik ve safsızlıkların azaltılmasının düzgün sıcaklık ve yapısına elverişli iyi elektromanyetik karıştırma etkisine sahiptir.
3. Frekans aralığı geniştir.1KHZ-20KHZ'den itibaren, indüksiyon bobini, eritme miktarı, elektromanyetik karıştırma, ısıtma verimliliği ve diğer faktörler kapsamlı bir şekilde dikkate alınarak tasarlanabilir.Kompanzasyon kapasitansı çıkış frekansını belirler.
4. Silikon kontrollü orta frekans ile karşılaştırıldığında en az %20 enerji tasarrufu sağlayabilir.
5. Ekipman küçük boyutlu ve hafiftir.Eritme kapasitesi, okullarda ve araştırma enstitülerinde hem fabrika üretimi hem de malzeme testi için uygun olan 1kg'dan 200kg'a kadardır.
